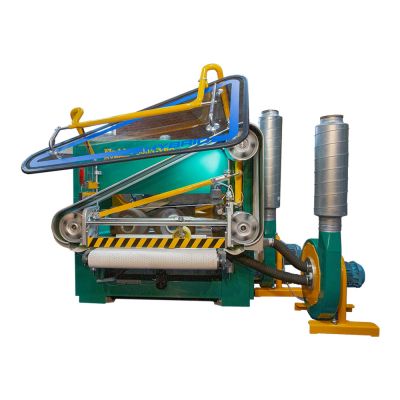

FLADDER® 300/GYRO HYBRID
연삭 및 모서리 둥글림 기계
공작물의 표면 연삭과 모서리 라운딩을 하나의 공정으로 처리할 수 있도록 설계된 장비입니다.
공작물 표면 연삭
횡방향 연삭 벨트를 적용하여 공작물의 과열을 방지하고 균일한 표면 품질을 제공합니다.
모서리 둥글게 처리
유연한 연삭 실린더를 사용하여 모든 모서리에 균일한 라운딩 가공이 가능하며, 작업 조건에 따라 회전 속도를
조절할 수 있습니다.
기술 사양
작업 폭 : 1300mm
작업대 높이 : 850mm
처리 속도 : 0.3 - 10.0 m/min.
접촉 휠 : 직경 200 x 250mm 크기의 제품이 직경 40mm 원뿔에 장착되어 있습니다.
락잇 스핀들 : 6 x 100x350 mm / 6 x 200x250 mm
기계 폭 : 2300mm
기계 길이 : 2770mm
최대 공작물 폭 - 디버링 : 1300-1500mm
최대 공작물 폭(연삭): 1300mm
최대 공작물 높이 : 50mm
최대 전력 소비량 : 30.0kW
최대/최소 퓨즈 : 80/63 A
엔진 용량 : 직경 350mm 벨트 디스크에 2.2kW 출력의 모터 2개가 내장되어 있습니다.
순중량 : 3000kg
샌딩 벨트 치수 : 300 x 6000 mm
샌딩 벨트 속도 : 최대 30m/sec까지 무단계 속도 조절 가능.
전압 : 3x400/500V
전체 높이 : 2210mm
추출 : 7500 m3/h, 500 PA
FLADDER® CC
초소형 디버링 장비
Fladder® CC는 약 1.5m²의 공간만 필요한 초소형 디버링 장비로, 협소한 작업 환경에서도 효율적인 가공이
가능합니다.
정밀 가공 시스템
동심 회전 모듈과 Lock-It™ 스핀들을 적용하여 다양한 공작물의 디버링 작업을 안정적으로 수행합니다.
강력한 진공 고정
집중 진공 시스템을 통해 공작물을 견고하게 고정하여 안정적인 가공 품질을 제공합니다.
간편한 조작
회전식 조절 손잡이 또는 터치스크린을 통해 주요 기능을 쉽고 빠르게 설정할 수 있습니다.
우수한 작업 시인성
대형 곡면 유리 도어와 내부 조명을 적용하여 가공 상태를 한눈에 확인할 수 있습니다.
에너지 절감 설계
모든 기능을 주파수 변환기로 제어하여 에너지 효율을 높이고 운영 비용을 절감합니다.
기술 사양
스핀들 : 1 × 100 × 250 mm 또는 1 × Ø200 × 250 mm
작업 폭 : Ø250 mm (진공 고정 방식)
작업대 높이 : 940 mm
이송 속도 : 0.5 ~ 4.3 m/min
장비 폭 : 1,180 mm
최대 가공물 높이 : 20 mm
최대 소비 전력 : 6.0 kW
차단기 용량 : 25 A
장비 중량 : 525 kg
전원 사양 : 3상 400/500 V
장비 높이 : 2,100 mm
장비 길이 : 1,290 mm
집진 용량 : 1,700 m³/h, 500 Pa
진공 테이블 : Ø1,035 mm

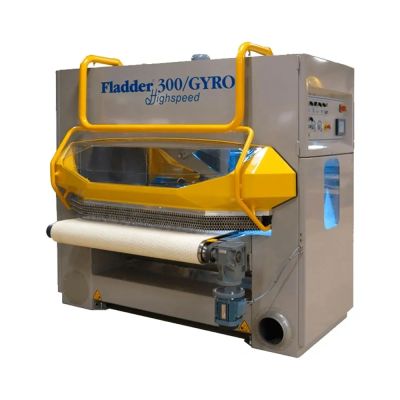

FLADDER® 300/GYRO HIGHSPEED
고속 연마 기술
FLADDER® 300/GYRO Highspeed는 강력한 엣지 라운딩과 디버링 작업을 위해 설계된 고성능 장비입니다.
고속 연마 기술과 특허받은 Lock-it™ 스핀들을 적용하여 진동을 최소화하고, 균일한 가공 품질을 제공합니다.
강력한 진공 고정 시스템과 진동 감지 센서를 통해 안정적인 작업이 가능하며, 흑강판의 경우 모서리 라운딩과
함께 산화층 제거도 가능합니다.
6개의 원추형 스핀들이 장착된 기어 헤드는 공작물 전체를 균일하게 가공하며, 직관적인 터치스크린 제어
시스템으로 편리한 조작이 가능합니다.
에너지 효율성
대부분의 모터에 인버터를 기본 적용하여 에너지 소비를 줄이고, 안정적인 가공 품질과 공구 수명 향상에
기여합니다.
기술 사양
스핀들 : 6 × 200 × 250 mm (Lock-it™ 스핀들)
작업 폭 : 1,300 mm
이송 속도 : 0.5 ~ 3.5 m/min
장비 폭 : 2,300 mm
최대 가공물 폭 : 1,300 ~ 1,500 mm
최대 가공물 높이 : 100 mm
최대 소비 전력 : 35.0 kW
차단기 용량 : 80 A
장비 중량 : 2,300 kg
전원 사양 : 3상 400/500 V
장비 높이 : 2,210 mm
장비 길이 : 2,070 mm

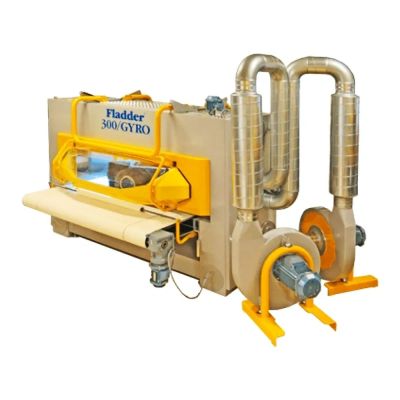

FLADDER® 300/GYRO Widebody
Widebody – 초광폭 소재용 디버링 장비
FLADDER® Widebody는 최대 2,000mm 폭의 대형 판재 가공을 위해 설계된 디버링 장비입니다.
확장된 작업 폭을 제공하면서도 비교적 컴팩트한 구조를 유지하며, 6쌍의 연마 실린더가 작업 폭 전체를
균일하게 가공합니다.
또한 강력한 진공 시스템을 통해 가공 중 공작물을 안정적으로 고정합니다.
기술 사양
작업 폭 : 2,100 mm / 1,500 mm (진공 고정 방식)
작업대 높이 : 856 mm
이송 속도 : 0.5 ~ 3.5 m/min
스핀들 : 6 × 100 × 350 mm 또는 6 × Ø200 × 250 mm (Lock-it™ 스핀들)
장비 폭 : 4,260 mm (진공 터빈 포함)
장비 높이 : 2,770 mm (집진 배관 포함)
장비 길이 : 2,440 mm
최대 가공물 폭 : 2,100 mm
최대 가공물 높이 : xxx mm
최대 소비 전력 : 33.0 kW
차단기 용량 : 63 A
장비 중량 : 2,800 kg
전원 사양 : 3상 400/500 V
집진 용량 : 5,000 m³/h, 500 Pa

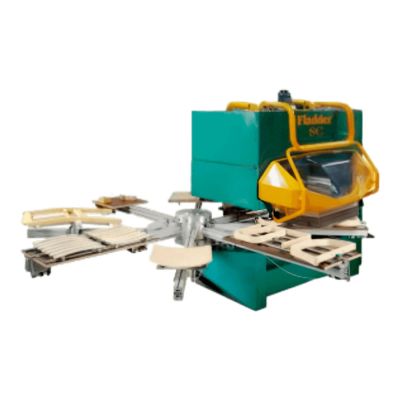

FLADDER® SC
고품질 마감 작업에 최적화
고정이 어려운 다양한 형태의 공작물을 안정적으로 가공할 수 있는 마감 연마 장비입니다.
성형 부품, 가구 부품, 변기 시트, 조립 의자, 항공기 가공 부품 등 다양한 제품의 표면 마감 작업에 적합하며,
진공 또는 공압 고정 방식을 통해 안정적인 가공이 가능합니다.
기술 사양
작업 폭 : 1,200 mm
이송 속도 : 0.3 ~ 10.0 m/min
스핀들 : 6 × Ø100 × 350 mm (Lock-it™ 스핀들)
장비 높이 : 2,210 mm
최대 가공물 높이 : 100 mm
최대 소비 전력 : 15 kW
차단기 용량 : 32 A
장비 중량 : 1,700 kg
전원 사양 : 3상 400/500 V, 50/60 Hz
집진 용량 : 2,500 m³/h

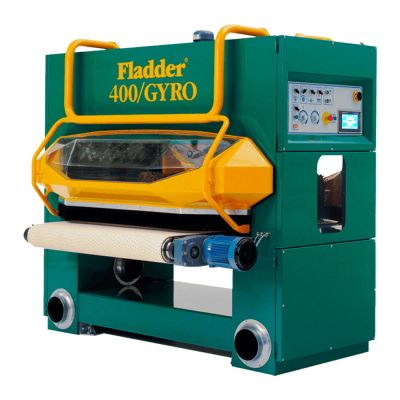

FLADDER® 400/GYRO
Heavy-Duty 가공을 위한 고성능 디버링 장비
FLADDER® 400/GYRO는 고부하(Heavy-Duty) 작업에 최적화된 장비로, 디버링, 표면 마감, 중간 연마는 물론
산화물 및 슬래그 제거까지 가능합니다.
6개의 스핀들이 장착된 기어 헤드는 회전과 진동 운동을 통해 공작물 전체를 균일하게 가공하며, 강력한 진공
시스템으로 작은 공작물도 안정적으로 고정합니다.
직관적인 터치스크린 제어 시스템과 견고한 구조를 적용해 높은 작업 효율과 안정성을 제공합니다.
에너지 효율성
인버터 제어 모터를 기본 적용하여 에너지 소비를 줄였으며, 옵션으로 제공되는 에너지 절감 시스템은 미가동시 장비를 자동으로 단계 정지시켜 전력 사용과 장비 마모를 최소화합니다.
기술 사양
작업 폭 : 1,600 mm
작업 높이 : 848 mm
이송 속도 : 0.3 ~ 10.0 m/min
스핀들 : 6 × 100 × 350 mm 또는 6 × 200 × 350 mm (Lock-it™ 스핀들)
장비 폭 : 2,300 mm
장비 길이 : 2,430 mm
최대 가공물 폭 : 1,300 ~ 1,600 mm
최대 소비 전력 : 33 kW
차단기 용량 : 63 A
장비 중량 : 3,000 kg
전원 사양 : 3상 400/500 V
장비 높이 : 2,400 mm

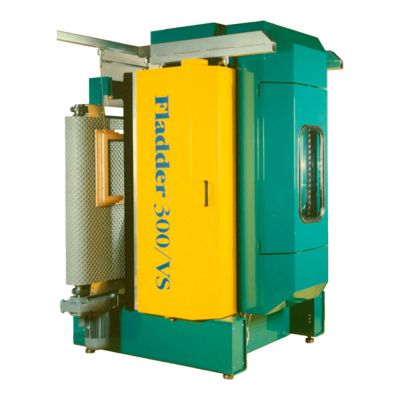

FLADDER® 300/VS
수직 가공에 최적화된 디버링 장비
FLADDER® 300/VS는 컨베이어 라인에서 이동하는 공작물의 수직 가공을 위해 설계된 장비입니다.
6개의 스핀들이 장착된 기어 헤드는 회전과 진동 운동을 통해 공작물 전체를 균일하게 가공하며, 다양한 스핀들 적용이 가능합니다.
또한 강력한 진공 시스템 옵션을 통해 공작물을 안정적으로 고정할 수 있으며, 견고한 구조로 높은 내구성과
안정적인 작업 성능을 제공합니다.
에너지 효율성
대부분의 모터에 인버터를 기본 적용하여 에너지 소비를 절감합니다.
옵션으로 제공되는 에너지 절감 시스템은 공작물 투입 여부를 감지하여 미가동 시 장비를 자동으로 단계
정지시켜 전력 사용과 장비 마모를 줄여줍니다.
기술 사양
이송 속도 : 0.3 ~ 10.0 m/min
장비 폭 : 2,000 mm
최대 가공물 두께 : 100 mm
최대 가공물 높이 : 1,600 ~ 3,500 mm
최대 소비 전력 : 22.0 kW
차단기 용량 : 32 A / 63 A
장비 중량 : 최소 2,500 kg
스핀들 모듈 : 6 × Ø100 × 350 mm (Lock-it™ 스핀들)
전원 사양 : 3상 400/500 V, 50/60 Hz
장비 높이 : 3,250 ~ 4,800 mm
장비 길이 : 2,470 mm

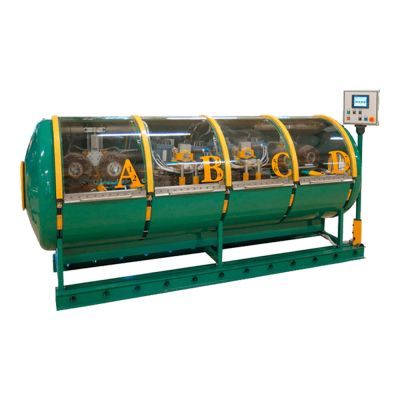

FLADDER® LS
고객 맞춤형 모듈식 연마 장비
FLADDER® LS는 고객의 가공 조건에 맞춰 유연하게 구성할 수 있는 모듈식 연마 장비입니다.
원형 구조의 섹션형 설계를 적용하여 다양한 연마 모듈을 최적의 위치에 배치할 수 있으며, 컴팩트한 구조로
공간 활용성을 높였습니다.
각 연마 모듈은 독립적으로 속도 조절이 가능해 가공 조건에 따라 연마 강도를 세밀하게 설정할 수 있습니다.
또한 대형 강화유리 도어와 터치스크린 제어 시스템을 적용하여 작업 상태를 쉽게 확인하고 편리하게
조작할 수 있습니다.
금속 압출재, 스트링거, 파이프와 같은 장형 금속 소재는 물론 창호 부품, 몰딩, 각종 목재 프로파일 가공에도
적합합니다.
Lock-it™ 스핀들
Lock-it™ 스핀들은 공구를 원하는 위치에 자유롭게 장착할 수 있어 공구 활용도를 높이고, 필요한 구간에만
공구를 적용할 수 있어 효율적인 가공이 가능합니다.
기술 사양
작업대 높이 : 850 mm
이송 속도 : 0.5 ~ 25.0 m/min
장비 폭 : 1,460 mm
장비 높이 : 1,660 mm
장비 길이(메인 섹션) : 1,710 mm
장비 길이(추가 섹션) : 650 mm
최대 가공물 폭 및 높이 : Ø200 mm
최대 소비 전력 (4개 섹션, 8개 모듈 기준) : 17.5 kW
최대 작업 폭 : 200 mm
차단기 용량 : 16 A / 32 A
장비 중량 : 725 ~ 1,500 kg
스핀들 모듈 : 2 × Ø100 × 150 mm
집진 용량(섹션당) : 1,000 m³/h
집진 포트 : 1 × Ø200 mm
전원 사양 : 3상 400/500 V, 50/60 Hz

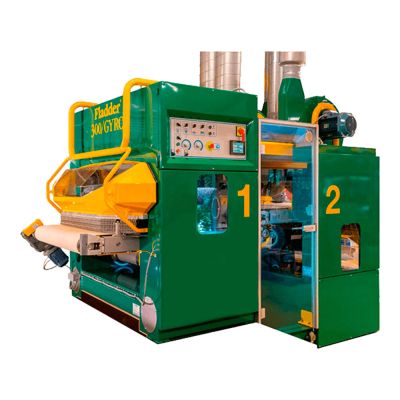

FLADDER® 300/GYRO OVER-UNDER
상·하부 동시 디버링 시스템
LADDER® 300/GYRO를 기반으로 한 양면 디버링 장비로, 공작물의 상·하부를 한 번의 통과만으로 동시에
가공할 수 있습니다.
강력한 진공 시스템과 정밀한 이송 동기화 기술을 적용하여 다양한 크기와 형상의 공작물을 안정적으로
처리합니다.
6개의 스핀들이 장착된 회전 및 진동 방식의 기어 헤드는 모든 모서리를 균일하게 가공하며, Lock-it™ 스핀들을 통해 빠른 공구 교체와 안정적인 작업 성능을 제공합니다.
자동화 라인 연동
FLADDER® 300/GYRO와 동일한 기술 사양을 기반으로 설계되어 레이저 절단기, 펀칭기, 팔레타이징,
벤딩 장비 등 다양한 자동화 생산 라인과 연동이 가능합니다.
또한 하나의 제어 패널과 터치스크린을 통해 두 장비를 편리하게 조작할 수 있습니다.
기술 사양
작업 폭 : 1,300 mm
작업대 높이 : 848 mm
이송 속도 : 0.3 ~ 10.0 m/min
스핀들 : 6 × 100 × 350 mm 또는 6 × 200 × 250 mm (Lock-it™ 스핀들)
장비 폭 : 2,300 mm
장비 높이 : 4,143 mm
장비 길이 : 3,843 mm
최대 가공물 폭 : 1,300 mm
최대 가공물 높이 : 0 ~ 3 mm
최대 소비 전력 : 50.0 kW
차단기 용량 : 2 × 63 A
장비 중량 : 2 × 2,350 kg
전원 사양 : 3상 400/500 V
집진 용량 : 2 × 5,000 m³/h, 500 Pa

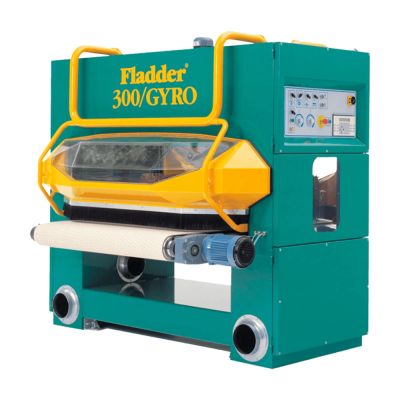

FLADDER® 300/GYRO
디버링, 표면 마감 및 중간 연마를 위한 베스트셀러 장비
FLADDER® 300/GYRO는 디버링, 표면 마감 및 중간 연마 작업에 널리 사용되는 장비입니다.
6개의 스핀들이 장착된 기어 헤드는 회전과 진동 운동을 통해 공작물 전체를 균일하게 가공하며, 강력한 진공
시스템으로 작은 공작물도 안정적으로 고정합니다.
직관적인 제어 시스템과 견고한 구조를 적용하여 편리한 조작과 안정적인 작업 성능을 제공합니다.
에너지 효율성
대부분의 모터에 인버터를 기본 적용하여 에너지 소비를 절감합니다.
또한 옵션으로 제공되는 에너지 절감 시스템은 미가동 시 장비를 자동으로 단계 정지시켜 불필요한 전력 사용과 장비 마모를 최소화합니다.
기술 사양
작업 폭 : 1,300 mm
작업대 높이 : 850 mm
이송 속도 : 0.3 ~ 10.0 m/min
스핀들 : 6 × 100 × 350 mm 또는 6 × 200 × 250 mm (Lock-it™ 스핀들)
장비 폭 : 2,300 mm
장비 길이 : 2,070 mm
최대 가공물 폭 : 1,300 ~ 1,600 mm
최대 가공물 높이 : 100 mm
최대 소비 전력 : 25.0 kW
차단기 용량 : 63 A / 50 A
장비 중량 : 2,300 kg
전원 사양 : 3상 400/500 V
장비 높이 : 2,210 mm
집진 용량 : 5,000 m³/h, 500 Pa

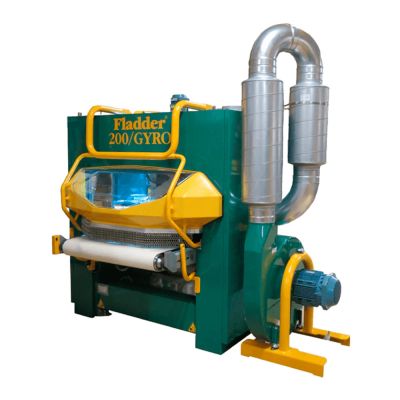

FLADDER® 200/GYRO
GYRO 시리즈의 컴팩트 디버링 장비
FLADDER® GYRO 시리즈 중 가장 작은 모델로, 디버링, 표면 마감 및 중간 연마 작업에 적합한 장비입니다.
상위 GYRO 모델의 핵심 기술을 적용하여, 6개의 스핀들이 장착된 기어 헤드가 회전과 진동 운동을 수행하며
공작물 전체를 균일하게 가공합니다.
강력한 진공 시스템을 통해 작은 공작물도 안정적으로 고정할 수 있으며, 직관적인 제어 시스템과 견고한
구조로 편리한 조작과 안정적인 작업 성능을 제공합니다.
에너지 효율성
대부분의 모터에 인버터를 기본 적용하여 에너지 소비를 절감합니다.
또한 옵션으로 제공되는 에너지 절감 시스템은 작업 완료 후 장비를 자동으로 단계 정지시켜 전력 사용과
장비 마모를 최소화합니다.
기술 사양
스핀들 : 6 × 100 × 350 mm 또는 6 × 200 × 250 mm
작업 폭 : 1,000 mm (진공 고정 방식)
작업대 높이 : 840 mm
이송 속도 : 0.3 ~ 10.0 m/min
장비 폭 : 1,800 mm
최대 가공물 폭 : 1,000 ~ 1,200 mm
최대 가공물 높이 : 100 mm
최대 소비 전력 : 17.5 kW
차단기 용량 : 63 A / 32 A
장비 중량 : 1,500 kg
전원 사양 : 3상 400/500 V
장비 높이 : 2,135 mm
장비 길이 : 1,690 mm
집진 용량 : 3,500 m³/h, 500 Pa
